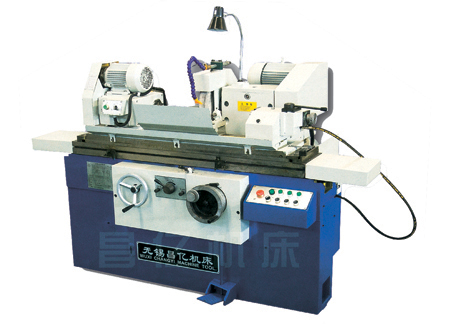

M1420B型外圆磨床
●本机床为内外圆磨床，适合于圆柱形或圆锥形工件的外圆，外端面及内孔磨削，特别是各种轴承类零件的加工。
●本机床工作台纵向移动有液压和手动两种方式，砂轮架和头架可回转，外圆砂轮采用直径400mm，提高了磨削效率和砂轮使用寿命。
●头架可移动，砂轮架可实现微量进给，液压系统采用低噪音专用油泵，供油平稳，工作台液压往复具有换向功能，提高切入磨削工件时的表面光洁度。
技术参数
|
主要技术参数 |
型号 | M1420B型 | |
|
规格 |
500 750 | ||
|
中心高（mm） |
125 | ||
|
距（mm） |
520/770 | ||
|
做大工件回转直径（mm） |
Ф250 | ||
|
磨削长度（mm） |
500/750 | ||
|
外圆磨削范围（mm） |
Ф8-ф200 | ||
|
内孔磨削范围（mm） |
孔径ф13-ф100 深度150 | ||
|
工件重量（kg） |
50 | ||
|
工作台转动范围（mm） |
-3°+7° | ||
|
外圆砂轮尺寸（mm） |
Ф400×40×ф203 | ||
|
砂轮大线速度（m/s） |
35 | ||
|
头架、尾架锥孔（莫氏号） |
4#or3# | ||
|
电机总容量（kw） |
5.8 | ||
|
机床重量（kg） |
2100/2200 | ||
|
机床外形尺寸（mm） |
2200(2700)×（3100）×1600×1500 | ||
|
工作精度 |
磨削试件的精度 |
圆度（mm） |
0.0015 |
|
圆柱度（mm） |
0.005 | ||
|
卡盘上磨削试件的精度 |
圆度（mm） |
0.0025 | |
|
粗糙度（μm） |
Ra≤0.32 | ||
|
卡盘上磨削内孔的精度 |
圆度（mm） |
0.0025 | |
|
粗糙度（μm） |
Ra≤0.63 | ||
